堅寶電纜行業電線基礎知識
電線電纜的界說及分類
廣義的電線電纜亦簡稱為電纜。狹義的電纜是指絕緣電纜
我國的電線電纜產品按其用處分紅下列五大類：
1.裸電線
2.繞組線
3.電力電纜；
4.通訊電纜和通訊光纜
5.電氣配備用電線電纜
電線電纜的根本結構：
1.導體：傳導電流的物體,電線電纜的規范都以導體的截面表明。
2.絕緣：外層絕緣材料按其耐受電壓程度
作業電流及核算
電(線)纜作業電流核算公式：
單相
I=P÷(U×cosΦ)
P-功率(W)
三相
I=P÷(U×1.732×cosΦ)
P-功率(W)；U-電壓(380V)
一般銅導線的安全截流量為5-8A/平方毫米
在單相220V線路中，每1KW功率的電流在4-5A左右
也就是說在單相電路中，每1平方毫米的銅導線能夠接受1KW功率荷載
可是電纜的作業電流越大，每平方毫米能接受的安全電流就越小
電纜答應的安全作業電流口訣：十下五（十以下乘以五）
百上二（百以上乘以二）。
二五三五四三界（二五乘以四,三五乘以三）
七零九五兩倍半（七零和九五線都乘以二點五）
穿管溫度八九折（跟著溫度的改變而改變,在算好的安全電流數上乘以零點八或零點九）。
銅線晉級算（在同截面鋁芯線的根底上升一級,如二點五銅芯線就是在二點五鋁芯線上升一級,則按四平方毫米鋁芯線算）
裸線加一半（在原已算好的安全電流數根底上再加一半）
常用電(線)纜類型
電線電纜規范類型闡明：
|
類型 |
稱號 |
用處 |
|
BX（BLX） BXF（BLXF） BXR |
銅（鋁）芯橡皮絕緣線 銅（鋁）芯氯丁橡皮絕緣線 銅芯橡皮絕緣軟線 |
適用溝通500V及以下或直流1000V及以下的電氣設備及照明設備之用。 |
|
BV（BLV） BVV（BLVV） BVVB（BLVVB） BVR BV-105 |
銅（鋁）芯聚氯乙烯絕緣線 銅（鋁）芯聚氯乙烯絕緣氯乙烯護套圓形電線 銅（鋁）芯聚氯乙烯絕緣氯乙烯護套平形電線 銅（鋁）芯聚氯乙烯絕緣軟線 銅芯耐熱105°C聚氯乙烯絕緣軟線 |
適用于各種溝通 、直流電器設備 ，電工外表、儀器 ，電訊設備 ，動力及照明線路固定敷設之用。
|
|
RV RVB RVS RV-105 RXS RX |
銅芯聚氯乙烯絕緣軟線 銅芯聚氯乙烯絕緣平行軟線 銅芯聚氯乙烯絕緣絞型軟線 銅芯耐熱105°C聚氯乙烯絕緣銜接軟電線 銅芯橡皮絕緣棉紗織造絞型軟電線 銅芯橡皮絕緣棉紗織造圓型軟電線 |
適用于各種溝通 、直流電器 、電工外表、家用電器 、小型電動工具 、動力及照明設備的銜接
|
|
BBX BBLX |
銅芯橡皮絕緣玻璃絲織造電線 鋁芯橡皮絕緣玻璃絲織造電線 |
適用電壓別離有500V及250V兩種，用于室表里明裝固定敷設或穿管敷設 |
注：
B（B）——第一個字母表明布線
V（V）——第一個字母表明聚乙烯（塑料）絕緣，第二個字母表明聚乙烯護套
L（L）——鋁
F（F）——復合型
R——軟線
S——雙絞
X——絕緣橡膠
線纜符號意義：
R－銜接用軟電纜（電線），軟結構
V－絕緣聚氯乙烯
V－聚氯乙烯絕緣
V－聚氯乙烯護套
B－平型（扁形）
S－雙絞型
A－鍍錫或鍍銀
F－耐高溫
P－織造屏蔽
P2－銅帶屏蔽
P22－鋼帶鎧裝
Y—預制型
FD—產品類別代號，指分支電纜
YJ—交聯聚乙烯絕緣
V—聚氯乙烯絕緣或護套
ZR—阻燃型
NH—耐火型
WDZ—無鹵低煙阻燃型
WDN—無鹵低煙耐火型
RV 銅芯氯乙烯絕緣銜接電纜（電線）
AVR 鍍錫銅芯聚乙烯絕緣平型銜接軟電纜（電線）
RVB 銅芯聚氯乙烯平型銜接電線
RVS 銅芯聚氯乙烯絞型銜接電線
RVV 銅芯聚氯乙烯絕緣聚氯乙烯護套圓形銜接軟電纜
ARVV 鍍錫銅芯聚氯乙烯絕緣聚氯乙烯護套平形銜接軟電纜
RVVB 銅芯聚氯乙烯絕緣聚氯乙烯護套平形銜接軟電纜
RV－105 銅芯耐熱105oC聚氯乙烯絕緣聚氯乙烯絕緣銜接軟電纜
AF－205AFS－250AFP－250 鍍銀聚氯乙氟塑料絕緣耐高溫－60oC~250oC銜接軟電線
電力線纜
適用于溝通50HZ，額外電壓0.6/1KV及以下輸配電線路上，供輸配電能之用
VV(VLV) 銅(鋁)芯聚氯乙烯絕緣聚氯乙烯護套電力線纜
VY(VLY) 銅(鋁)聚氯乙烯絕緣聚乙烯護套電力電纜
VV22(VLV22) 銅(鋁)芯聚氯乙烯絕緣聚鋼帶鎧裝聚氯乙烯護套電力vv22電纜
VV23(VLV23) 銅(鋁)芯聚氯乙烯絕緣聚鋼帶鎧裝聚乙烯護套電力電纜，同VV2型。
ZRVV22 同VV22型，適用于有阻燃要求的場合。
YJV 銅芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜
YJV22 銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜
NHVV 同VV型，適用于有耐火要求的場合。
KVV聚氯乙烯絕緣操控電纜用處：電器、外表、配電設備信號傳輸、操控、丈量。
NH-*** 耐火電力電纜
ZR-*** 阻燃電力電纜
WDZ-***低煙無鹵電力電纜
線纜類型界說
1
單銅芯聚氯乙烯絕緣電線，銅芯截面面積4平方毫米
SYV 75-5-1(A
S: 射頻 Y:聚乙烯絕緣 V:聚氯乙烯護套 A：64編 B：96編 C：128編
75：75歐姆 5：線徑為5MM 1：代表單芯
SYWV 75-5-1
S: 射頻 Y:聚乙烯絕緣 W:物理發泡 V:聚氯乙烯護套
75：75歐姆 5：線纜外徑為5MM 1：代表單芯
RVVP2*32/0.2 RVV2*1.0 BVR
R: 軟線 VV:雙層護套線 P屏蔽
2：2芯多股線 32：每芯有32根銅絲 0.2：每根銅絲直徑為0.2MM
ZR-RVS2*24/0.12
ZR: 阻燃 R: 軟線 S:雙絞線
2：2芯多股線 24：每芯有24根銅絲 0.12：每根銅絲直徑為0.12MM
ZR-BVV 3x6.0
表明3根截面6平方毫米的銅芯聚氯乙烯絕緣聚氯乙烯圓型護套電纜
NH-VV 3x70+2X35
表明3根截面積70mm2銅芯+2根35mm2銅芯的耐火聚氯乙烯絕緣聚氯乙烯護套電力線纜
2
規范選用芯數、標稱截面和電壓等級表明
①單芯分支電纜規范表明法：同一回路電纜根數＊（1*標稱截面）
如：4*(1*185)+1*95 0.6/1KV
②多芯絞合型分支電纜規范表明法：同一回路電纜根數＊標稱截面， 0.6/1KV，
如：4**185+1*95 0.6/1KV
③多芯同護套型分支電纜規范表明法：電纜芯數×標稱截面-T
其他知識
1.導線截面積核算公式(導線間隔/壓降/電流聯系)
銅線 S=IL÷(54.4×U)
鋁線 S=IL÷(34×U)
I-導線中經過的最大電流(A); L-導線長度;U-答應的壓降(V);S-導線的截面積(平方毫米)
2.電線線纜根底知識
1.電線一扎長度:100米,正負差錯0.5米;

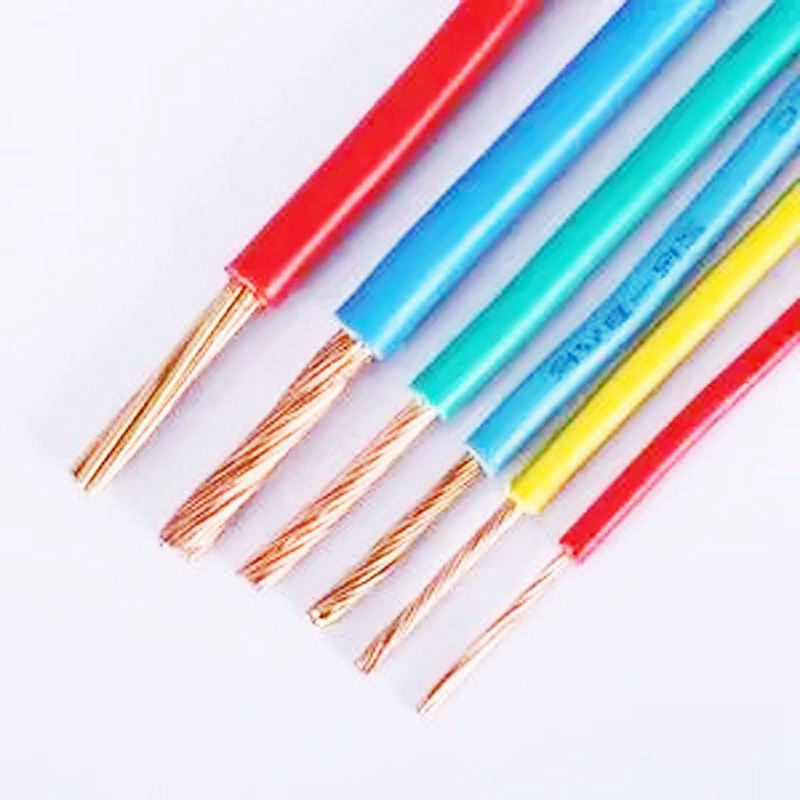

2.電線類型:BV單股,BVR多股,BVV雙膠單股,BVVR雙膠多股;
3.電線常用規范:1平方/1.5平方/2.5平方/4平方/6平方/10平方等;
4.BV/BVR差異:BV為單芯線,BVR為多股,BVR比BV貴10%左右;
5.BVR比BV的優點:a水電施工便利.b在板彎時不易把線折斷;
6.國標GB4706.1-1992/1998規則的電線負載電流值（部分）
7.家庭電路設計
8.電線分量:1.5平方約重2.2公斤,2.5約重3.2公斤,4平方約重4.8公斤,6平方約重6.5公斤。
9.電線2.5平方以下的多股線(1平方,1.5平方)包裝標識為BV(B),單股則為BV。
10.電線色彩有:赤色,黃色,藍色,綠色,黑色,黃綠色(地線)。
-
